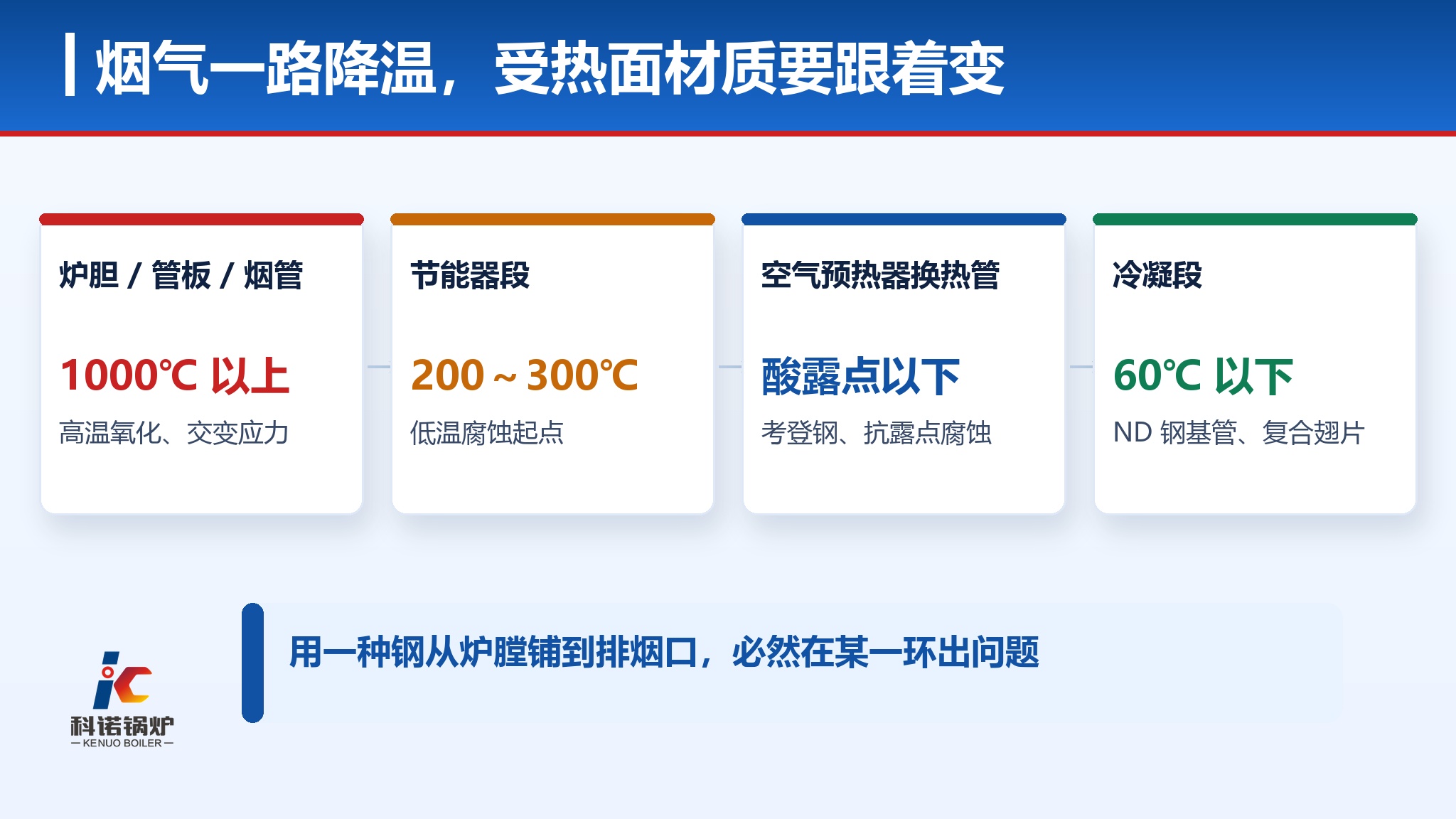

锅炉的受热面不是通体一种钢，烟气从炉膛到排烟口温度一路下降，每个温度段的腐蚀机理都不一样，用钢也得跟着变。炉膛出口到第一回程是一千度以上的高温氧化区，烟管要扛高温还要扛交变应力；节能器段温度降到三四百度，主要防的是低温腐蚀的起点；空气预热器换热管的壁温经常落在酸露点以下，这一段的材质要求最高，科诺后置空预型用的就是考登钢管；冷凝段温度最低，凝水呈酸性，用的是 ND 钢基管加硅镁铝合金复合翅片。选型时报价单上同规格锅炉差出来的那几万块，很大一部分就差在受热面的用钢和厚度余量上。

烟气一路降温，每个温度段的失效方式都不同

理解受热面材质，先要理解烟气在锅炉里走过的温度路径。

燃气在炉膛里燃烧，火焰中心温度在一千二百度以上，炉膛出口烟气通常还有一千度上下。烟气沿烟管流向后方，经过第二、第三回程降到四百到六百度，再经节能器段降到两百到三百度，最后是空气预热器和冷凝器，排烟温度从常规的一百五十度一路压到六十度以下。

不同温度段面临的失效方式完全不同。高温段是氧化和蠕变，金属在高温下表面生成氧化皮，长期还会因应力变形；中温段开始出现硫酸露点风险，烟气中的三氧化硫与水蒸气结合生成硫酸蒸汽，在壁温低于酸露点时凝结在管壁上；低温段是弱酸腐蚀，水蒸气和二氧化碳冷凝后形成酸性凝液，长期作用会减薄管壁。

用一种钢从炉膛铺到排烟口，必然在某一环出问题。要么高温段材料强度不够，要么低温段抗腐蚀不足。

炉胆和烟管：高温段的材质要求

炉胆是第一回程的火焰直接冲刷部件，管板和烟管紧随其后，这三个部位的工作环境最苛刻。

温度高是一个方面，更麻烦的是交变应力。锅炉启停、负荷变化的时候，炉胆和管板的温度跟着波动，金属反复热胀冷缩，在焊缝和开孔这些应力集中的位置容易积累疲劳损伤。材质的选择上要兼顾高温强度和抗疲劳性能，同时厚度要有足够的余量，因为腐蚀和磨损都会减薄壁厚，余量直接决定能安全运行多少年。

烟管的壁厚同样要考虑腐蚀余量。烟气中的水蒸气在管壁上冷凝后会在管束下部聚集，管束底部几排的腐蚀速度通常比上部快，设计时要考虑到这一点。

这一段的材质在出厂时就已经定死，后期没有改善的空间。用户能做的是把水质和燃烧工况管好，让设计给出的余量按预期消耗，而不是提前用掉。

空气预热器换热管为什么用考登钢

空气预热器的作用是用排烟余热加热助燃空气，空气温度越高，燃烧越稳定、炉膛辐射换热越强，效率也就越高。但它同时是腐蚀风险最高的部件之一。

原因在于壁温，空气预热器的烟气侧和空气侧温差不大，管壁温度常常落在烟气酸露点以下，尤其是采用低温排烟设计的机组，这一段的壁温可能只有七八十度。含硫烟气在这种壁温下会在管壁上结露，硫酸凝液直接腐蚀管材。

考登钢是这一段的常用选择，它的合金成分让表面在腐蚀环境下形成一层致密的氧化保护层，阻止腐蚀向内部发展，耐高温性能也能满足空预器的工作温度。科诺后置空预型的空气预热器换热管用的就是考登钢管，换热强度高、抗腐蚀性强、耐高温。

后置空预型还有一个结构特点，采用双向纯逆流换热模式，低温下迅速启动，提高空气温度、加速强化燃烧，同时强化炉内辐射换热，燃烧效率可以做到 99.99%，锅炉热效率提升 2% 以上。这里要区分清楚，99.99% 说的是空预器带来的燃烧效率，不是燃烧器的燃尽率。

冷凝段为什么用 ND 钢加复合翅片

排烟温度压到六十度以下的机组，烟气已经进入深度冷凝区，这一段的腐蚀环境比空预器更严苛。

烟气中的水蒸气大量冷凝，凝液里溶解了二氧化碳、氮氧化物和残留的硫化物，呈现弱酸性。同时凝液会持续冲刷翅片表面，既有化学腐蚀也有一定的冲刷作用。这一段如果材质选得不够，翅片会一层层减薄、换热能力持续衰减，排烟温度不降反升。

ND 钢是专门针对硫酸露点腐蚀开发的低合金钢，含铬、铜、锑等元素，在酸性凝液环境下耐蚀性明显优于普通碳钢。翅片材料选用硅镁铝合金复合，兼顾导热性能和耐蚀性能，铝层负责传热，镁硅的加入提高了在弱酸环境下的稳定性。

冷凝器的结构形式也影响腐蚀速度。尾部一体式全流量冷凝器让全部烟气通过冷凝段，换热面积利用充分，同时因为凝液是连续排走的，不会在局部长时间积聚，腐蚀条件比间歇冷凝的结构好一些。

材质差异是同规格锅炉报价差距的主要来源

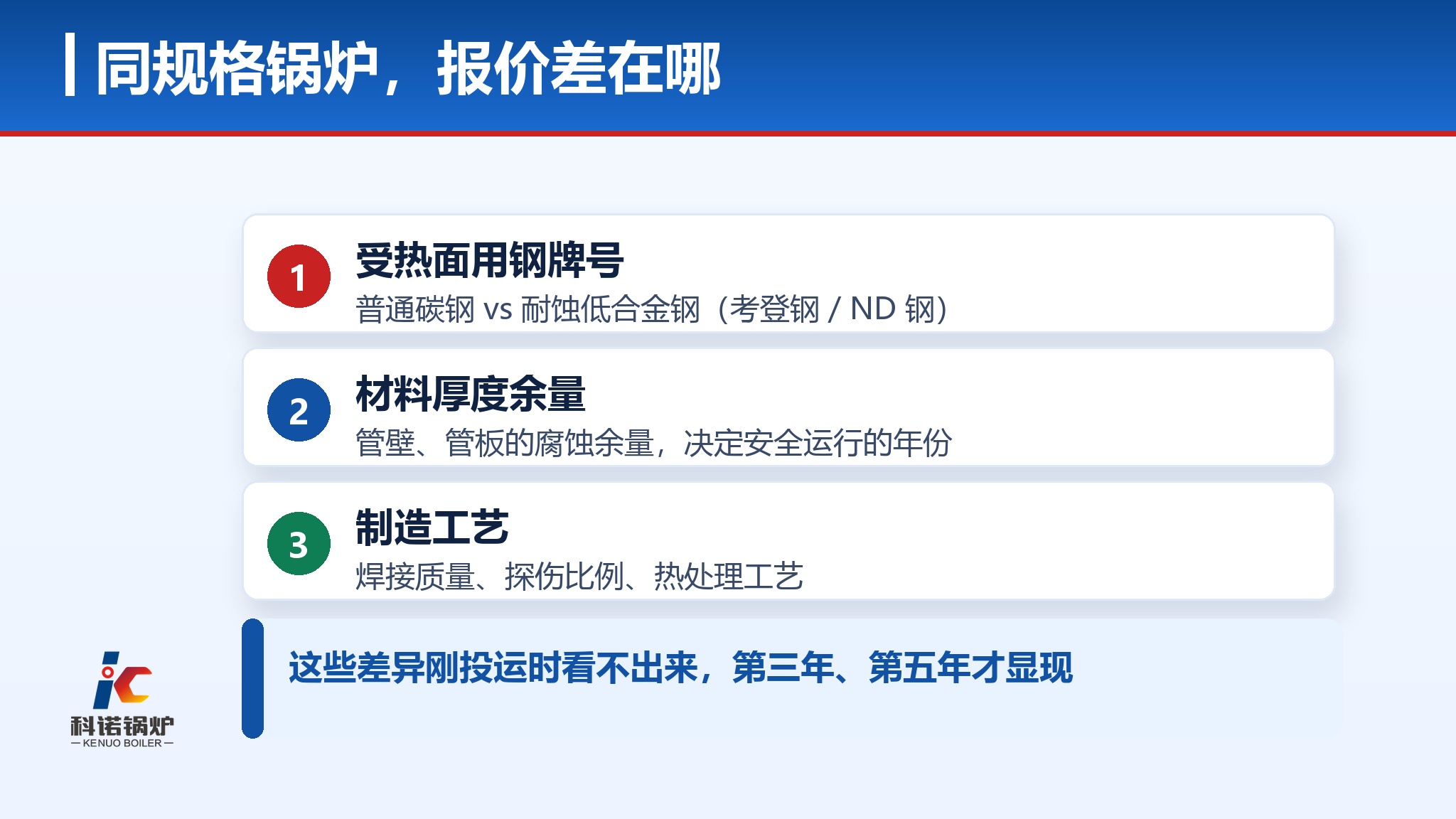

回到采购最关心的问题，为什么两台标称同规格的锅炉，报价能差出百分之二三十。

差距主要在三个地方，受热面用钢的牌号，普通碳钢和耐蚀低合金钢的材料成本差得不少；材料的厚度余量，管壁厚一点、管板厚一点，钢材用量就上去了；制造工艺，焊接质量、探伤比例、热处理工艺这些都会反映在成本里。

这些差异在设备刚投运时看不出来，运行的第三年、第五年才逐渐显现。用普通碳钢做冷凝段的机组，可能两三个采暖季下来翅片就腐蚀得厉害，换热能力下降、排烟温度回升。

判断材质是否到位，看几个资料。出厂资料里的材质证明书会标注主要受压元件的钢种，型式试验报告里有受热面的设计参数，有条件到厂见证的话，看一下用钢的入库记录和下料环节。

材质升级也不是无条件的，排烟温度压到多低要跟燃料含硫量匹配。烧含硫量极低的天然气，冷凝段的腐蚀压力本来就小，盲目上高牌号钢不一定划算；燃料含硫量偏高时，冷凝段的材质就必须跟上。

关于锅炉受热面材质，几个常被问到的问题

Q：燃气锅炉的受热面一般用什么钢？

A：分部位看。炉胆、管板、烟管这类高温受压部件多用锅炉专用钢板，比如 Q245R、Q345R 这类，兼顾高温强度和焊接性能。空气预热器换热管常用考登钢这类耐候耐蚀钢。冷凝段用 ND 钢这类耐硫酸露点腐蚀的低合金钢，翅片用硅镁铝合金复合材质。

Q：为什么排烟温度越低对材质要求越高？

A：因为壁温决定了腐蚀形态。排烟温度降到酸露点以下，烟气中的硫酸蒸汽会凝结在管壁上形成强腐蚀环境；降到更低的水蒸气露点以下，大量凝液出现，腐蚀介质更复杂。温度每压低一档，材质就得跟着提一档，这也是低温排烟机组造价高于常规机组的原因之一。

Q：受热面材质能用多少年？

A：材质本身是设计侧给出的上限，实际能用多久取决于运行条件。水质管理到位、燃料含硫量稳定、启停不频繁的机组，受热面的腐蚀和磨损速度慢，设计余量消耗得慢；水质差、燃料含硫波动大、长期低负荷启停的机组，余量消耗快得多。材质决定的是天花板，运行决定的是消耗速度。

Q：怎么判断一台锅炉的受热面材质有没有缩水？

A：看出厂资料里的材质证明书，主要受压元件的钢种和规格都应当标注清楚。再看型式试验报告里的设计参数，包括设计压力、设计温度、受热面规格。有条件到厂见证的话，看用钢的入库记录，材料牌号与证明书是否对得上。合同里可以直接约定主要受压元件的材质要求。

Q：空预器和冷凝器的材质要求一样吗？

A：不一样，冷凝器更严。空气预热器的壁温通常还在酸露点附近，主要是硫酸凝液的腐蚀；冷凝器的壁温更低，凝液量大且成分更复杂，还要承受凝液的持续冲刷。所以冷凝段一般用耐蚀等级更高的材料，换热翅片也要兼顾导热和耐蚀两方面。
