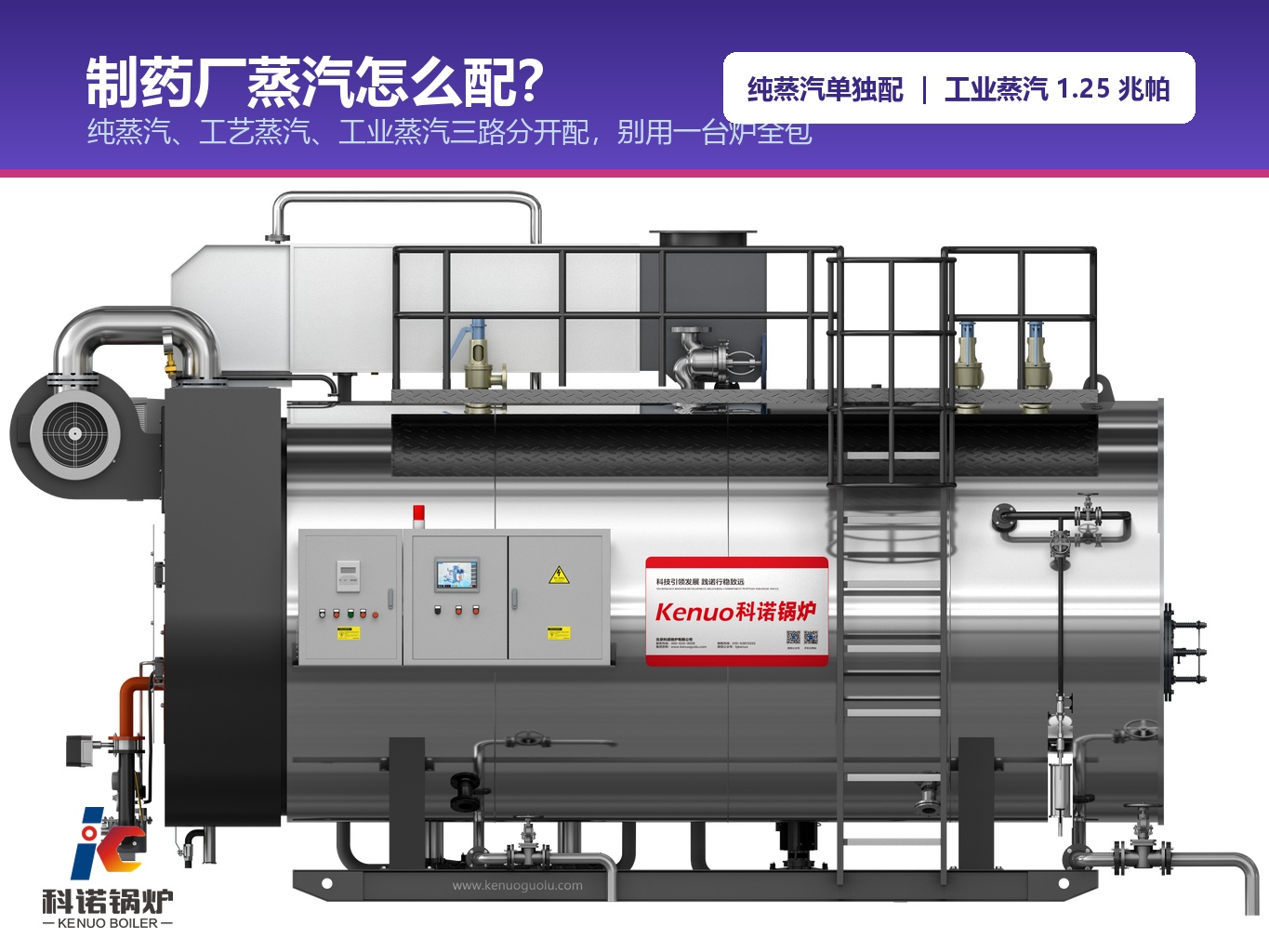

制药厂的蒸汽要分三路配：与药品直接接触的那一路走纯蒸汽发生器，反应釜夹套、浓缩、干燥走工艺蒸汽，洁净区空调加湿和采暖走工业蒸汽。三路的技术要求各不相同，用一台锅炉全包，在纯蒸汽这一环是做不下去的。关键在一个容易被忽略的点——普通锅炉的蒸汽里要投加胺类防腐药剂保护管路和锅筒，这类蒸汽不能直接接触药品和外包装内表面，而 GMP 对与药品直接接触的蒸汽有单独要求，必须用纯化水制备的纯蒸汽。
纯蒸汽不等于干净的工业蒸汽

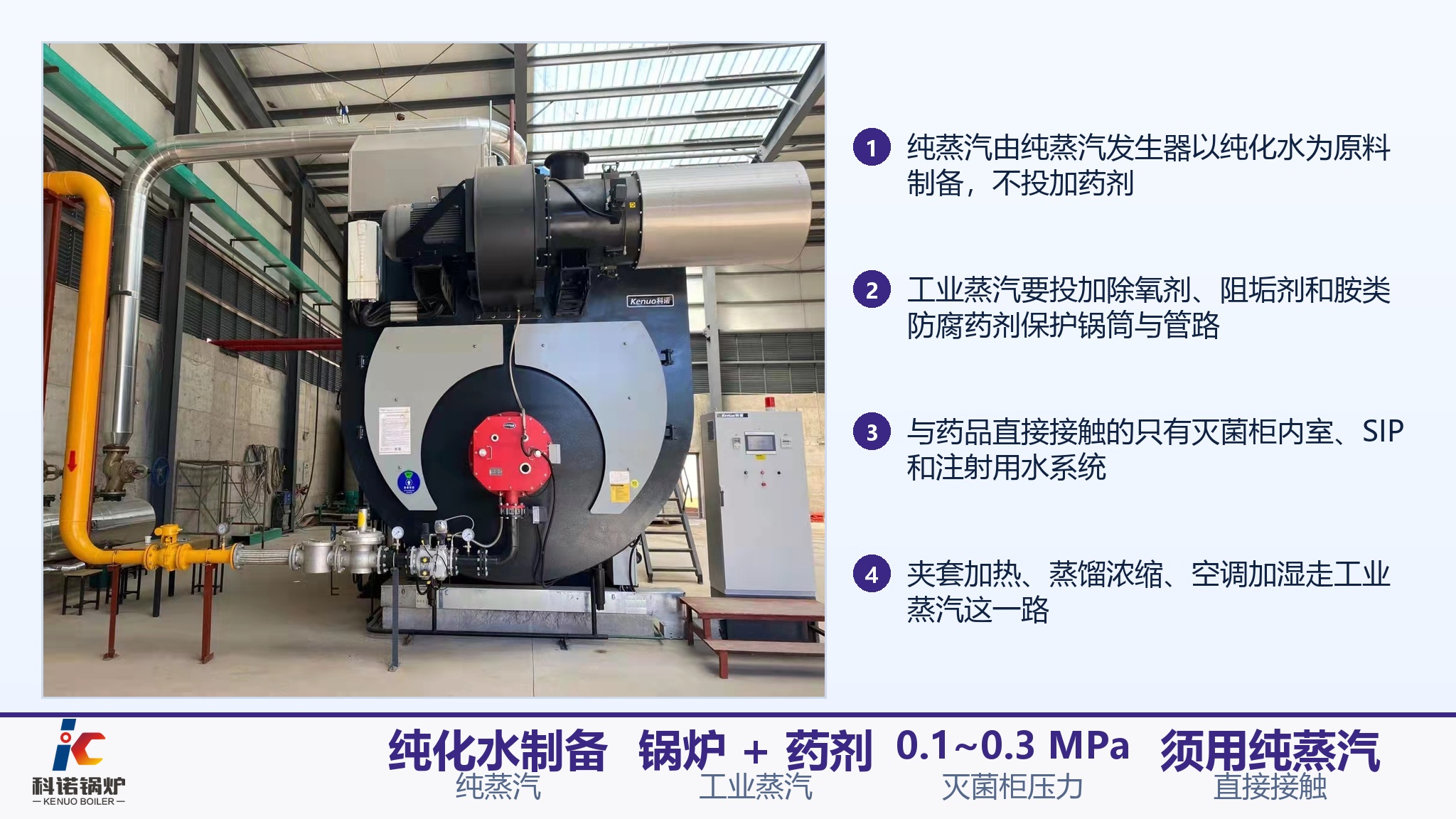

两者的差别不在"干净程度"，在制备路径。工业蒸汽由锅炉产出，为了防止管路腐蚀和结垢，给水系统会投加除氧剂、阻垢剂和胺类药剂，这些药剂随蒸汽一起进入管网，落在换热面上属于正常工况，但不能进入药品接触面。
纯蒸汽由纯蒸汽发生器以纯化水为原料制备，不投加任何药剂，主要用于灭菌柜内室、配液罐和管路的 SIP 在线灭菌、注射用水系统的灭菌，以及无菌区的灭菌相关环节。药厂把这两路分开建，不是重复配置：工业蒸汽负责夹套加热、蒸馏浓缩、空调加湿这类间接换热，纯蒸汽只覆盖必须直接接触的那几处，用量小、要求高。
工业蒸汽这一路的锅炉按吨位和凝结水条件选。科诺燃气蒸汽锅炉覆盖 1 到 30 吨每小时的产汽量，型号如 WNS10-1.25-Q（LNK），额定压力 1.25 兆帕正好落在药厂常用档；6 代前置空预型主攻炉内低氮，7 代后置空预型针对凝结水回收率高、回水温度高的系统，药厂按自己的凝结水条件在两代之间选。
三路负荷各占多少

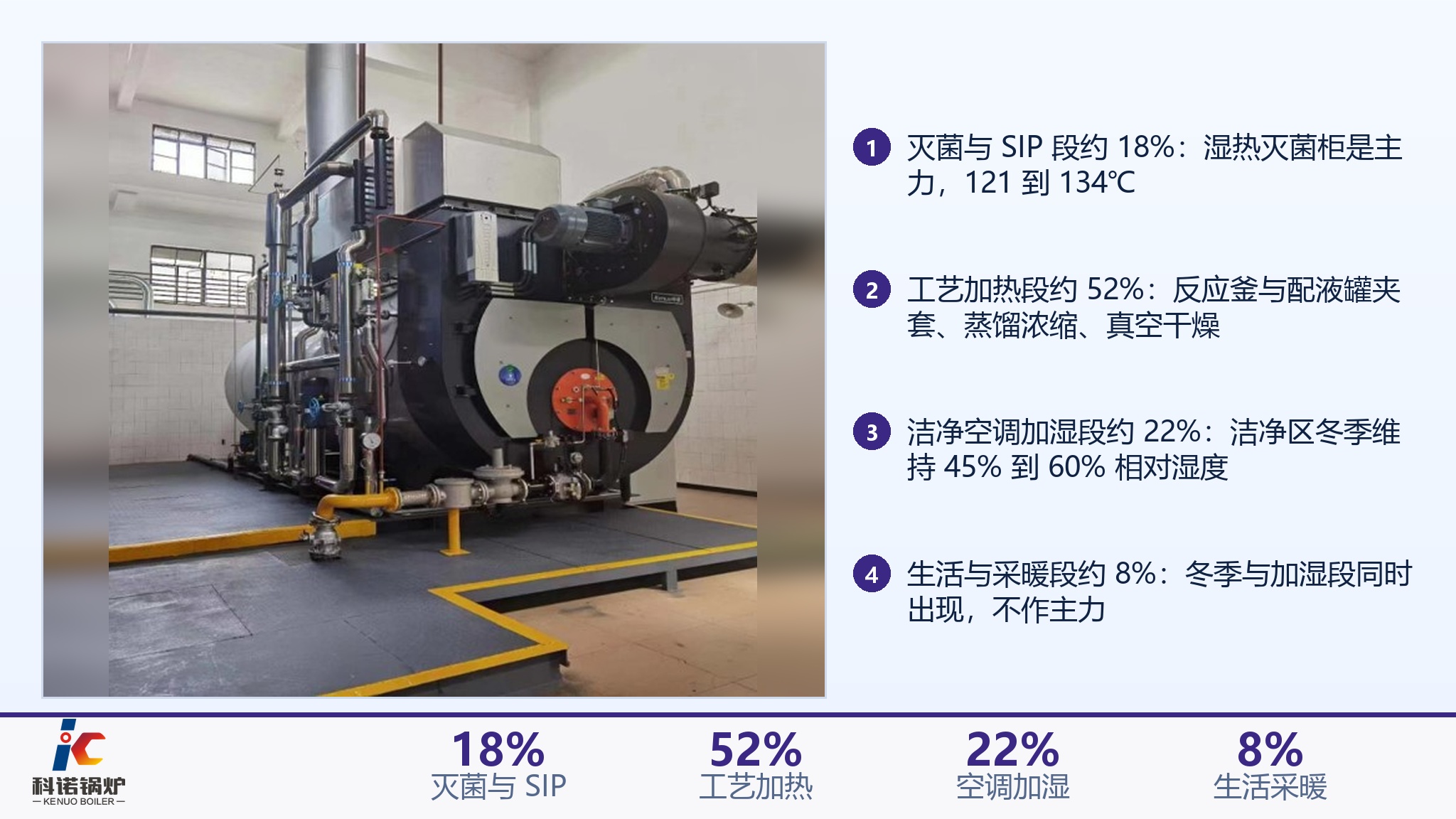

一个年产 3 亿片的固体制剂加无菌制剂车间，蒸汽负荷大致分成四块，占比按运行小时数加权：
- 灭菌与 SIP 段：约 18%，湿热灭菌柜是主力，工作压力 0.1 到 0.3 兆帕对应 121 到 134℃，无菌级的高压灭菌要到 0.5 兆帕
- 工艺加热段：约 52%，包括反应釜与配液罐夹套、蒸馏浓缩、真空干燥、制粒干燥，压力落在 0.4 到 0.8 兆帕
- 洁净空调加湿段：约 22%，洁净区冬季要维持 45% 到 60% 的相对湿度，加湿蒸汽直接进新风机组
- 生活与采暖段：约 8%，不作主力，冬季与加湿段同时出现
四块里只有灭菌段需要单独立一套纯蒸汽系统，其余共用工业蒸汽。
灭菌柜的峰值怎么算

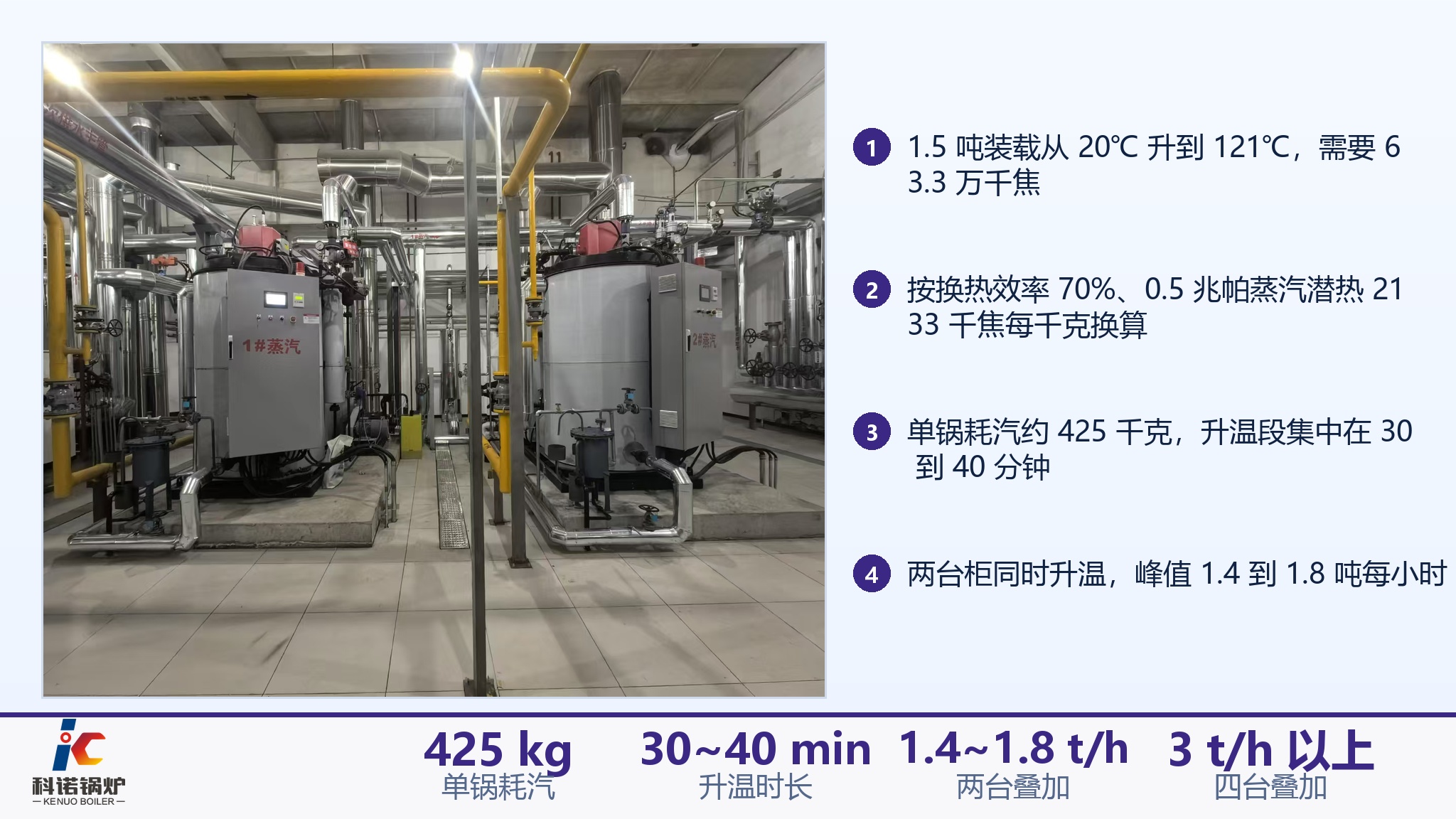

湿热灭菌柜是间歇作业，峰值出现在升温段。单柜耗汽量按升温热量除以蒸汽的汽化潜热，再计入换热效率：装载 1.5 吨物料与器具，从 20℃ 升到 121℃，需要的热量是 1500 千克乘 101℃ 乘 4.18 千焦每千克每摄氏度，约 63.3 万千焦。按换热效率 70% 计，实际供入约 90.5 万千焦，0.5 兆帕饱和蒸汽的汽化潜热按 2133 千焦每千克算，单锅耗汽约 425 千克。
升温段通常控制在 30 到 40 分钟以内，这段时间的瞬时耗汽量在 0.7 到 0.9 吨每小时。四台柜一天各做三锅，如果错峰排产只让两台同时升温，叠加产汽量的峰值就是 1.4 到 1.8 吨每小时；不做错峰、四台同时升温，峰值直接翻倍到 3 吨每小时以上。这一条决定了锅炉容量怎么选——把灭菌排产表拿出来，比按平均耗汽配锅炉有用得多。
科诺在药厂项目的选型顺序也照这个来：先要灭菌排产表，再要工艺加热与灭菌的重叠时长，最后定吨位，避免按平均耗汽配小、按同时升温配大。
夹套、浓缩与加湿三块的算法
反应釜夹套的耗汽按单批料算：10 立方米釜装料 8 吨，从 20℃ 升到 120℃，热量是 8000 乘 100 乘 4.18，约 334 万千焦，按换热效率 70% 与 0.8 兆帕饱和蒸汽的潜热换算，单批耗汽约 2.2 吨。釜数乘以每天批次，再按重叠率打折，就是工艺加热段的基础负荷。
蒸馏浓缩按蒸发水量算，每蒸发 1 吨水需要 1.1 到 1.3 吨蒸汽，设备额定蒸发能力直接对应蒸汽量。洁净空调加湿按新风量算：60% 相对湿度、23℃ 的洁净车间，冬季室外零下 5℃ 时每千克干空气要补 8 克左右水分，新风 30000 立方米每小时对应加湿量约 290 千克每小时。
四块加起来，这条线的平均用汽在 2.5 到 3 吨每小时，把灭菌峰值和冬季加湿叠加后的峰值在 4 到 5 吨每小时。
选型的三个取舍

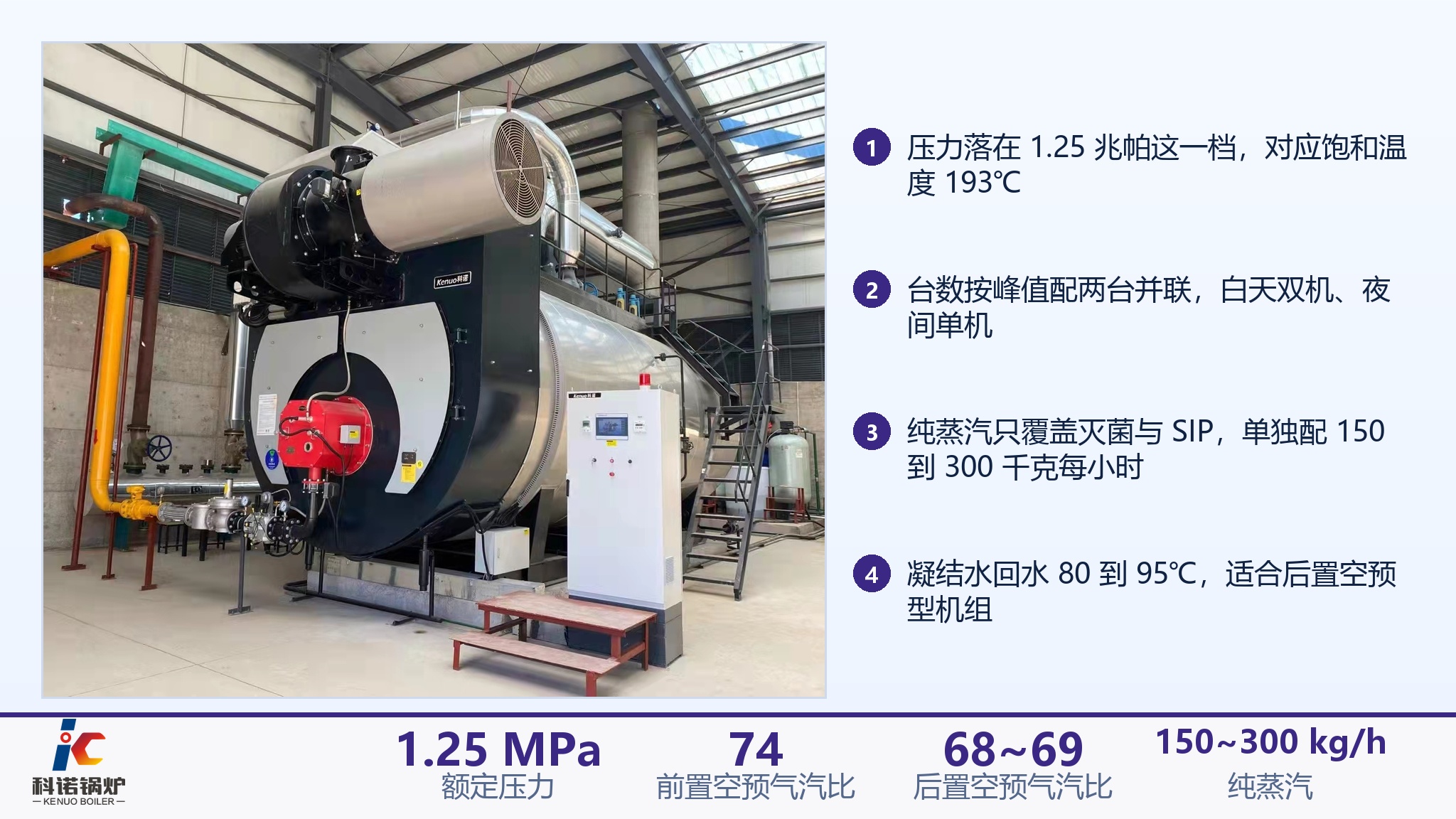

压力这一项最终由灭菌柜的要求决定。灭菌柜要 121℃ 以上，工艺加热要 0.8 兆帕，管网还有 10% 到 15% 的阻力，多数药厂落在 1.25 兆帕这一档，它对应 193℃ 饱和温度，覆盖 121℃ 灭菌到 180℃ 干燥的全部工况，管网不用按极限工况放大。
台数与调节比这一项要看用汽曲线。药厂的曲线很不平，白天工艺加热与灭菌叠加、夜间只剩加湿和保温。一台大炉长期低负荷运行，固定损失摊到每吨汽上会明显变高。科诺燃气蒸汽锅炉系列覆盖 2 到 25 吨每小时，这条线按峰值配两台 2 吨机组并联，白天双机、夜间单机，负荷率保持在高位；冷凝下来的凝结水回到锅炉，前置空预型在凝结水 80℃ 工况下气汽比可做到 74，每吨汽少用燃气，一年下来是可观的数。
纯蒸汽这一路的量单独算，它只覆盖灭菌与 SIP，一条无菌制剂线通常配 150 到 300 千克每小时的纯蒸汽发生器就够，不必把纯蒸汽的量算进工业蒸汽锅炉的容量。
蒸汽品质对灭菌的影响
灭菌效果看的是柜内温度场的均匀性，湿蒸汽会带来两个麻烦：一是蒸汽带水，柜内局部温度达不到 121℃，灭菌失败；二是冷凝水在物料表面积聚，影响干燥段。判据是蒸汽干燥度，科诺的超低氮冷凝蒸汽锅炉采用跑道形回燃室结构，增大了蒸汽空间的高度和体积，干燥度可以做到 99.83%，进入灭菌柜的蒸汽基本不带水。
关于制药厂配蒸汽，几个常被问到的问题
Q：药厂的工业蒸汽和纯蒸汽能共用一套锅炉吗？
A：不能共用。工业蒸汽系统要投加除氧剂、阻垢剂和胺类药剂，这些药剂会随蒸汽进入管网，接触药品或内包装属于不合规。纯蒸汽必须由纯蒸汽发生器以纯化水为原料单独制备。合理的做法是工业蒸汽锅炉负责夹套加热、蒸馏浓缩、空调加湿，纯蒸汽发生器只管灭菌与 SIP 那几处。
Q：灭菌柜的峰值怎么估才算准？
A：拆成升温段和保温段两段估。升温段耗汽量最大，按装载量乘温差乘比热，除以换热效率和蒸汽潜热，再除以升温时长；保温段只需要补散热，约为升温段的 15% 到 25%。做完这一步，把几台柜的升温时段排在一张时间表上，看同时升温的台数有几台，峰值就出来了。
Q：锅炉压力选 1.0 兆帕够不够？
A：看灭菌柜的规格。常规湿热灭菌柜工作压力 0.1 到 0.3 兆帕，1.0 兆帕的锅炉蒸汽经减压后完全够用，但管网阻力要占 10% 到 15%，加上工艺加热段可能要 0.8 兆帕，余量就不多了。多数药厂落在 1.25 兆帕，对应饱和温度 193℃，覆盖大多数工况；如果有无菌级 0.5 兆帕以上的高压灭菌需求，再往上选一档。
Q：药厂的凝结水能不能回收？
A：能，而且药厂的回水温度高、回收率高，是冷凝式机组的适配场景。工艺加热用的蒸汽在夹套里换热后凝结，凝结水温度通常在 80℃ 到 95℃，只要不接触物料、没有被污染，就能回到锅炉房。回水温度高的时候常规冷凝段换热能力会下降，这时更适合后置空预型机组，它把余热用来加热助燃空气，凝结水 90℃ 工况下气汽比可做到 68 到 69，换热管用考登钢管，抗腐蚀性强，设备使用年限更长。
