电缆厂选蒸汽锅炉，先算交联这道工序的用汽，再把导线预热和后处理脱气两路补齐，三路合起来才是蒸汽锅炉要出的汽量。中高压交联电缆产线上，交联管和交联房的蒸汽压力和温度要求是三路里最高的，普遍在 1.0 到 1.6 兆帕、180 到 200℃，吨位就按这条产线的线速和线径反推，不要照抄别的工序的数据。

交联这一路是主负荷，汽量和压力要求都最高

交联工序要让电缆绝缘层里的聚乙烯在高温下完成交联，交联管和交联房靠蒸汽维持温度，温度掉下来交联度就不够，成品绝缘性能就出问题。中高压交联电缆产线的交联段，蒸汽压力一般要求 1.0 到 1.6 兆帕，对应饱和蒸汽温度 180 到 200℃，一条 35 千伏中高压交联生产线，交联段的小时用汽量多在 2 到 4 吨。线速越快、绝缘层越厚，单位时间要的汽量就越大，线速从每分钟 10 米提到 20 米，这一路的用汽基本要翻一倍。

导线预热和后处理脱气两路小负荷，别漏算

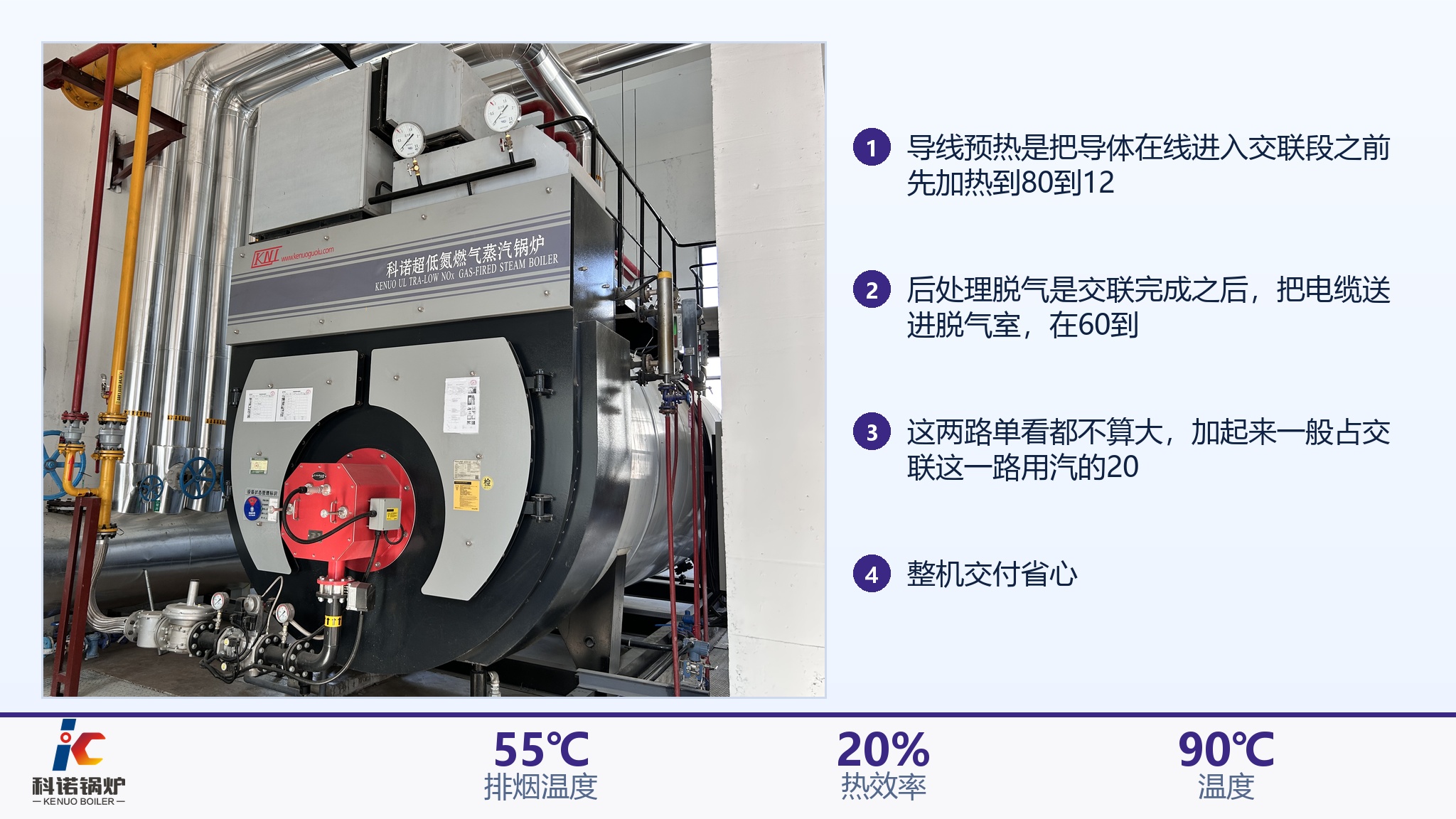

导线预热是把导体在线进入交联段之前先加热到 80 到 120℃，让绝缘层和导体贴合得更紧，这一路用汽比较平稳，随时间波动不大。后处理脱气是交联完成之后，把电缆送进脱气室，在 60 到 80℃ 的环境里把副产物慢慢排出去，温度不高但要维持几十个小时。这两路单看都不算大，加起来一般占交联这一路用汽的 20% 到 30%，一算总账就是不能漏掉的量。

吨位按线速和线径反推，三路合起来才是答案

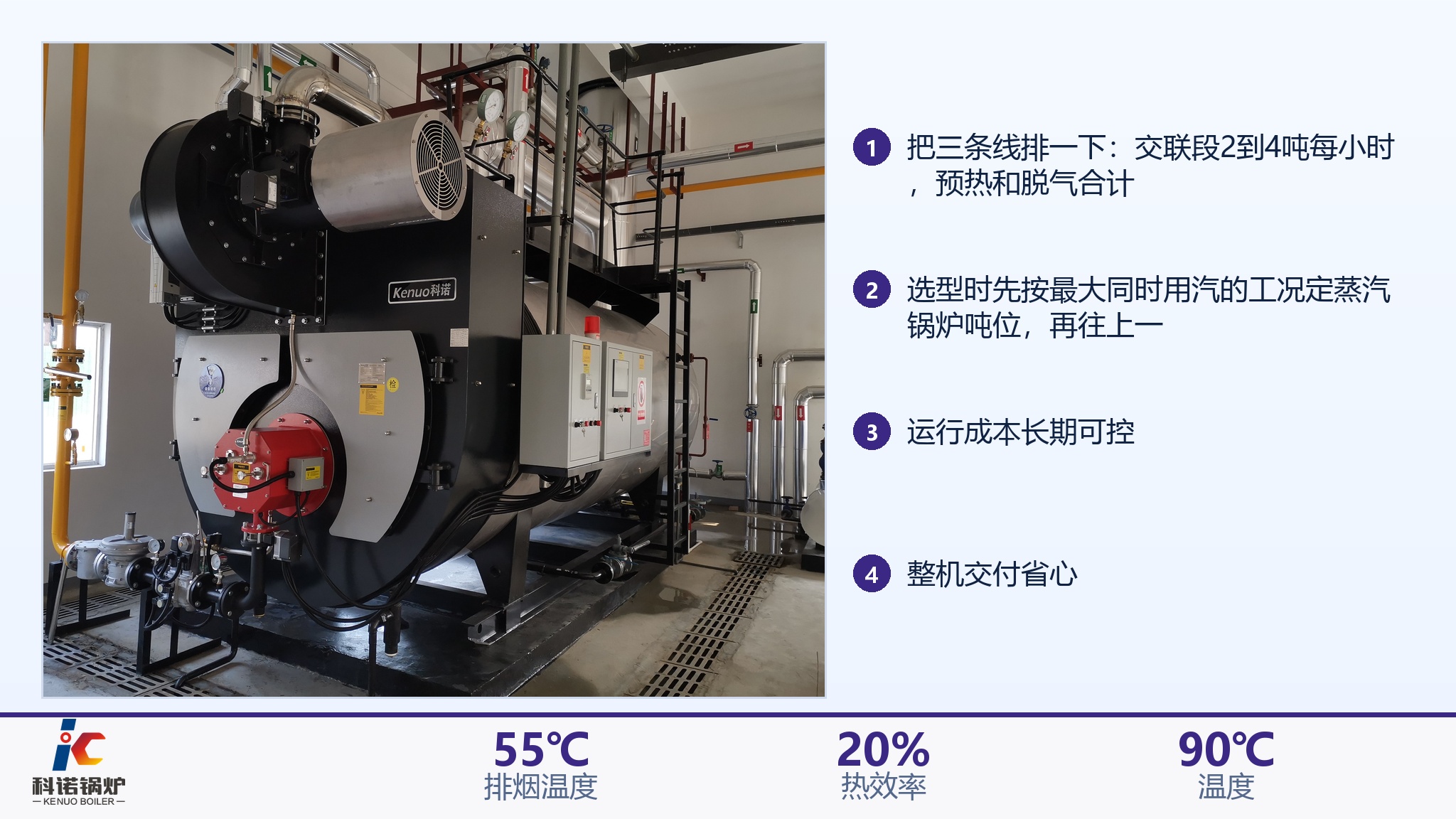

把三条线排一下：交联段 2 到 4 吨每小时，预热和脱气合计约 0.4 到 1.2 吨每小时，两班或三班连续生产、同时开两条产线的电缆厂，还要在此基础上留出同时用汽的余量，这样算下来总负荷多落在 4 到 8 吨每小时。选型时先按最大同时用汽的工况定蒸汽锅炉吨位，再往上一档留 10% 到 15% 的裕量，也不要为了保险把吨位放得过大，蒸汽锅炉长期在低负荷运行，热效率会往下走。

选型盯三件具体的事：压力等级、连续运行、负荷跟随

压力等级按三路里要求最高的交联路来定，交联要 1.6 兆帕就按 1.6 兆帕额定选，不要选低一级的再靠减压阀供汽，减压供汽在负荷波动时压力守不住。连续运行是电缆厂的特点，产线一开就是 24 小时，年运行小时多在 7000 小时以上，燃气蒸汽锅炉要按连续运行工况配置，给水泵和燃烧器这些关键部件都按长时间运转来选。负荷跟随看的是交联管启停和产线换规格时的响应速度，负荷从 30% 拉到 100% 的时间越短，交联段的温度波动就越小。

科诺锅炉在电缆厂这类连续用汽工况下的配置

科诺 LNZ-Q 前置空预型燃气蒸汽锅炉覆盖 2 到 25 吨每小时，热效率 103%（实测值），排烟温度约 55℃，氮氧化物排放不高于 30 毫克每立方米，蒸汽干燥度 99.83%，用来带电缆厂这种 24 小时连续负荷比较合适。配套闭式冷凝水回收以后，气汽比可以压到 74 以下，交联段回水温度稳定，蒸汽锅炉本体进水温差小。如果厂区有稳定的 90℃ 凝结水回水，科诺 LNZ-H 后置空预型燃气蒸汽锅炉采用四级冷凝，一二级节能器加三级后置空预器加四级冷凝器，气汽比能到 68 到 69。这两款燃气蒸汽锅炉都按额定压力 1.6 兆帕这一档可以直接对应。

如需按交联产线的线速、线径和同时开机台数做选型核算，可拨打科诺锅炉服务热线 4006339968，由技术工程师协助确认蒸汽锅炉吨位与配置。

关于电缆厂蒸汽锅炉，常被问到的几个问题

Q：电缆厂蒸汽锅炉的吨位一般选多大？

A：先按交联路的 2 到 4 吨每小时，加上预热和脱气的 0.4 到 1.2 吨每小时，再乘同时开机的产线条数，总负荷多在 4 到 8 吨每小时，往上一档留 10% 到 15% 的裕量。科诺 LNZ-Q 前置空预型燃气蒸汽锅炉覆盖 2 到 25 吨每小时，4 到 8 吨这一档可以直接对应。

Q：交联用汽压力要求 1.6 兆帕，蒸汽锅炉压力等级怎么定？

A：按三路里要求最高的交联路来定，交联要 1.6 兆帕就选额定压力 1.6 兆帕的蒸汽锅炉，不要选低一级的再靠减压阀供汽，减压阀在负荷波动时压力守不住，交联段的温度会跟着晃。

Q：交联段的凝结水能不能回收？

A：能。交联管和交联房的高温凝结水回水温度高，能回收的热量比普通蒸汽系统多。配闭式冷凝水回收后，科诺 LNZ-Q 前置空预型燃气蒸汽锅炉的气汽比可以压到 74 以下；回水稳定在 90℃ 时，科诺 LNZ-H 后置空预型燃气蒸汽锅炉能到 68 到 69。
