造纸厂的蒸汽大半花在烘缸干燥上，烘缸排出来的凝结水温度高、水量还大。这部分水怎么回锅炉房，直接决定整个热力系统能省下多少。科诺的做法是闭式凝结水回收配 LNZ-H 后置空预型燃气蒸汽锅炉。
▍造纸用汽集中在烘缸这一段
造纸的用汽点分三处：化学浆的蒸煮、浆料洗涤与漂白加热、抄纸机的烘缸干燥。前两处看浆种走，第三处所有纸机都绕不开。

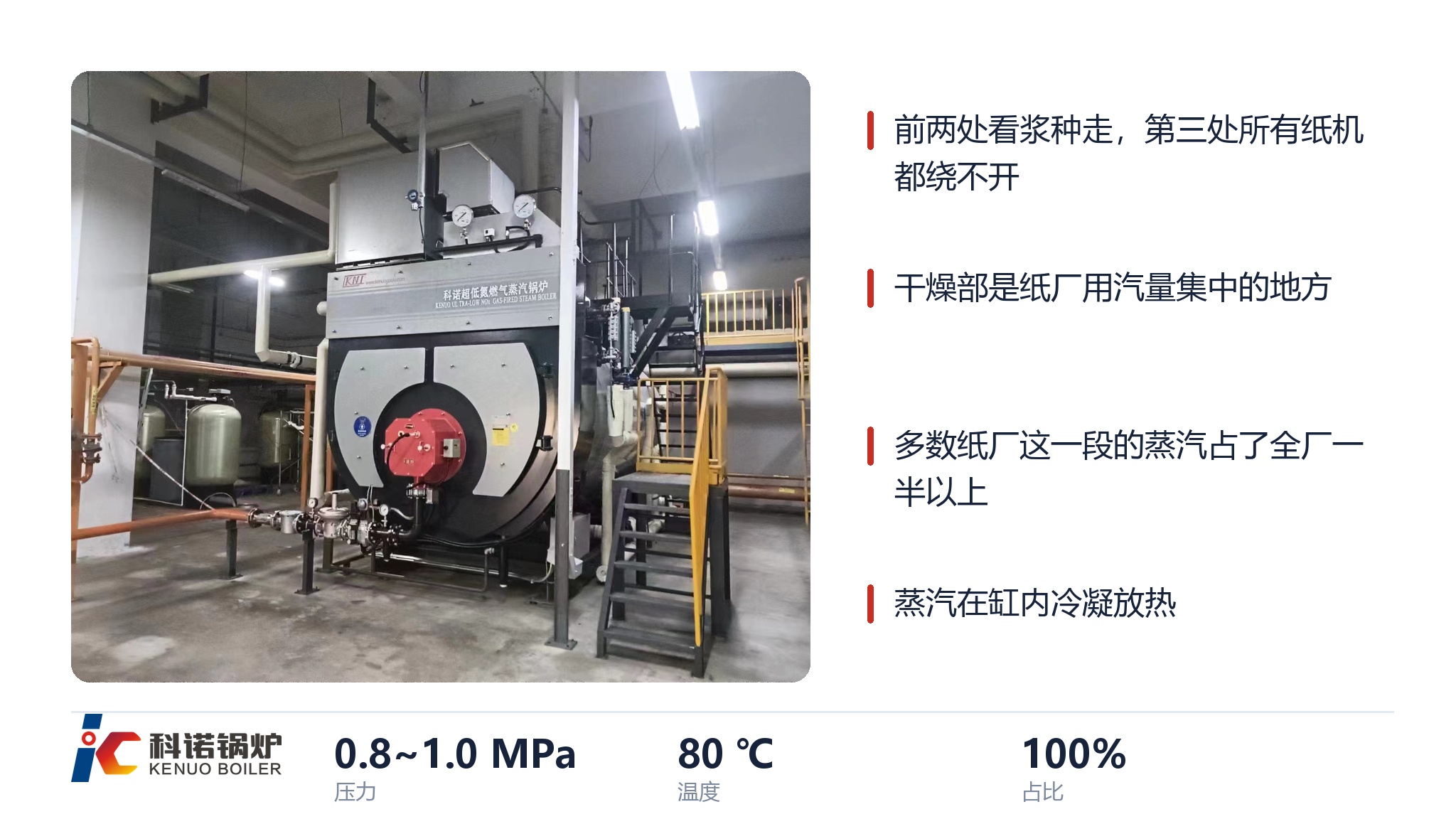

干燥部是纸厂用汽量集中的地方，多数纸厂这一段的蒸汽占了全厂一半以上。 烘缸是压力容器，蒸汽在缸内冷凝放热，把纸页里的水分带走，缸内出来的是同压力的饱和凝结水。
▍烘缸凝结水的温度决定了回收方式
烘缸排出的凝结水温度跟着缸内压力走。常规的烘干工艺下，这部分水温度在 80℃ 以上，回收率高，回水温度也高。
凝结水温度越高，回到锅炉房以后能替代的软化水就越多。 20℃ 的软化水和 80℃ 的凝结水，进到锅炉里需要的燃料量不是一回事——进水量本身就是燃料量，这是闭式回收的全部价值所在。
▍敞口回收把闪蒸汽放掉了
多数老厂的凝结水回收到一个常压水箱，再由给水泵送回锅炉。问题出在水箱这一环。
凝结水从有压力的管路进到常压水箱，压力一降，一部分水立刻闪蒸成蒸汽，从水箱顶部的排空管直接排到大气里。排掉的是蒸汽，带走的是热量，水也少了一截。
敞口回收的损失不在管路上，就在那个敞口水箱上。 回收率看着是 100%，实际回到锅炉房的水温和水量都打了折。
▍闭式回收保住的是回水温度
闭式回收的系统不和大气连通：凝结水全程在有压状态下回到锅炉房，闪蒸汽留在系统内继续参与换热，回水温度保得住。
科诺的闭式凝结水回收系统按这个思路做配置，回水直接进锅炉给水系统。系统里的关键不在于加了多少设备，而在于整条回水管路是否密闭、是否还有敞口点。
判断一套回收系统是不是真闭式，看两个地方：水箱有没有排空管、水泵取水是不是从带压罐上取。 这两处只要有一处敞口，回收率就要打折扣。
▍科诺 LNZ-H 是为高回水温度系统设计的
凝结水回收率高、回水温度高，对锅炉本身提出了新要求。科诺针对这类系统推出了后置空预型产品。
科诺 LNZ-H 后置空预型燃气蒸汽锅炉 的设计出发点，就是针对凝结水回收率高、凝结水回水温度高的蒸汽系统，以及有更高系统节能要求的用户。它在烟气流程尾部配置后置高效空气预热器，再搭配节能冷凝一体机，把排烟温度进一步降下来。
前置空预和后置空预不是谁比谁好的问题，是配什么工况的问题。 前置空预器装在燃烧器进风侧，把助燃空气先预热；后置空预器装在烟气尾部，用烟气余热加热空气或给水。回收率高、回水温度高的系统，尾部还有余量可挖，后置空预型更贴合。
▍炉体结构决定了效率能不能稳住

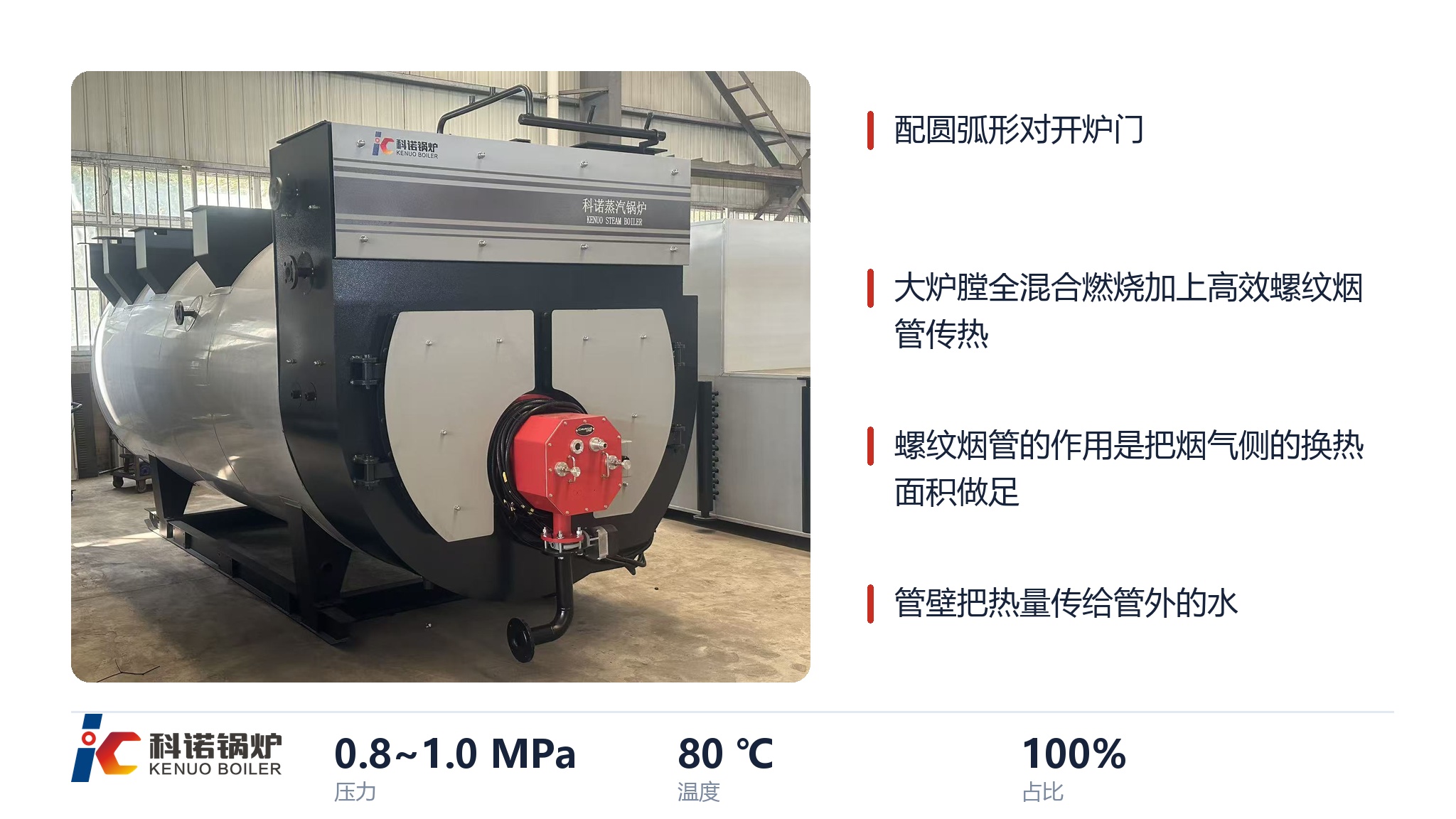

LNZ-H 采用高效率低应力卧式湿背内燃烟气二回程结构，配圆弧形对开炉门，大炉膛全混合燃烧加上高效螺纹烟管传热。
螺纹烟管的作用是把烟气侧的换热面积做足。 烟管内部走烟气，管壁把热量传给管外的水，螺纹结构让烟气在管内旋转前进，换热路径变长、扰动加强，同样体积下换热量更大。波纹炉胆负责吸收炉体的热膨胀，避免炉胆在反复启停下产生应力集中。
▍造纸厂选型的三个判断点
第一是纸机的蒸汽参数。 烘缸要的是饱和蒸汽，压力等级按纸机和烘缸的设计压力定，不是越高越好。压力定高了，凝结水温度跟着升高，对回收系统的要求也更高。
第二是浆种。 化学浆有蒸煮段，用汽量和用汽时段跟抄纸段叠不上；废纸浆和商品浆没有蒸煮，用汽基本集中在抄纸。这决定了机组台数怎么排。
第三是回收系统的现状。 已经做了闭式回收的厂，可以按高回水温度系统选后置空预型；还在用敞口回收的厂，先把回收系统改成闭式，再考虑机型匹配。
▍一个可以参照的配置思路
某省一家文化纸厂，两台纸机常年运行，烘缸凝结水原本回敞口箱。改成闭式回收后，回水温度稳定在 80℃ 以上，锅炉房按高回水温度系统重新选型，配了 科诺 LNZ-H 后置空预型燃气蒸汽锅炉 两台并联运行。
改完之后的效果体现在燃气量上：同样的产量，蒸吨用气量降下来了。 具体降多少要看原来的回收率有多差——原来敞口损失越大，改完差距越明显。
如需按现场工况做选型核算，可拨打科诺锅炉服务热线 4006339968，由技术工程师协助确认吨位与回收系统配置。
▍关于造纸厂蒸汽锅炉，几个常被问到的问题
Q：造纸厂蒸汽锅炉选什么压力等级？
按烘缸的设计压力和纸机要求定。多数文化纸和包装纸纸机的烘缸用 0.8~1.0 MPa 饱和蒸汽，对应的锅炉额定压力选 1.25 MPa 这一档，留出管路损失。压力定高不会让烘干更快，只会让凝结水温度更高、回收系统要求更严。
Q：做了闭式回收，软化水设备还要不要留？
要留。凝结水回收率再高也有损失，补水量降下来但不会归零，软化水设备按补水量的峰值配，不按回收率配。停机和检修期间全靠补水，这一段容易忽略。
Q：凝结水回水温度高，锅炉进水温度也高，会不会影响出力？
出力按蒸发量算，进水温度高反而有利——把同样温度的水变成蒸汽，需要的热量少了。真正要注意的是给水泵和给水管路的耐温，以及水位控制的稳定性。
Q：造纸厂一般配几台锅炉？
看纸机数量和停机安排。两台以上纸机的厂，配两台同容量机组，一台检修时另一台能顶住部分负荷；只有一台纸机的厂，按 1 用 1 备配置，备用机组选小一档容量。
